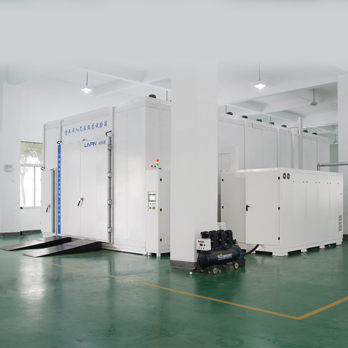

氫燃料電池試驗箱
- 設備型號：LRHS-22.5M-QDC
- 標準配置：以合同參數為準
- 外形尺寸：3200mm×3920mm×2780mm(寬×深×高)，不含電機高度
- 工作室尺寸：3000mm×3000mm×2500mm(寬×深×高)
- 產品描述：1、定制說明：一切規格按照客戶實際情況或量身定制。2、溫馨提示：本產品型號眾多，案例僅供參考，更多型號請聯系客服！3、庫存配送：有貨，全國送貨保障！
- 在線訂購
設備型號：LRHS-22.5M-QDC
工作室尺寸：3000mm×3000mm×2500mm(寬×深×高)
外型尺寸：3200mm×3920mm×2780mm(寬×深×高)，不含電機高度
機組尺寸：約2600mm×2500mm×2080mm×1組(寬×深×高)
動力柜尺寸：約1000mm×800mm×2080mm×2組(寬×深×高)
氫氣系統尺寸：約4320mm×2300mm×2080mm(寬×深×高)，不含電機高度
空氣系統尺寸：約5020mm×2500mm×2080mm(寬×深×高)，不含電機高度
動力柜尺寸：約800mm×600mm×2080mm×5組(寬×深×高)
氫燃料電池試驗箱性能指標
溫度范圍：-50℃～+100℃【滿足靜態儲存要求】-40℃~85℃【滿足熱負載要求，最高 150kW 散熱量】
濕度范圍：10%~95%RH(10℃~85℃范圍內)【靜態無熱負載】65℃下，濕度由 10%到 95%的響應時間不超過100min【靜態無熱負載】溫濕度60℃/90%RH【熱負載 150kW】
溫度控制精度：≤±1℃【發動機不運行時】、≤±3℃【發動機運行時，最高150kW散熱量】
溫度波動度：≤±0.5℃【空載】、≤±3℃【帶載150KW】
溫度均勻度：≤2.0℃【發動機在艙內無散熱時】
濕度控制精度：±5%RH 以內【空載】
濕度波動度：≤±5%RH【空載】
升溫速率：-40℃～+85℃，全程平均速率1℃/min【內部放置540kg電堆，散熱150KW】
降溫速率：+85℃～-40℃，全程平均速率1℃/min【內部放置540kg電堆，散熱150KW】
客戶測試產品：試驗產品:金屬燃料電堆發動機+總重量:540kg+電堆功率:150kw
氫燃料電池試驗箱使用材料
外箱材質：優質冷軋鋼板（t=1.0mm），表面靜電噴塑處理
內箱材質：不銹鋼板(SUS304-CP 2B 研磨加工)
底板材料：防滑不銹鋼板(SUS304)t=3.0mm的焊接。底板承載要求：大于2T/mP2
保溫材質：150mm硬質聚氨酯發泡保溫層
照 明 燈：防爆LED燈，具有防濕、防爆、透明、隔熱、不易產生蒸汽結霜等
氫燃料電池試驗箱核心配置
控 制 器：進口“優易控”品牌溫濕度儀表
制冷系統：德國“比澤爾”半封閉風冷/水冷式壓縮機制冷方式
溫度傳感器：高精度Pt100 鉑金電阻溫度傳感器
濕度傳感器：高精度芬蘭維薩拉“vaisala"電容式濕度傳感器
卸 壓 孔：配備電動壓力平衡裝置，任何情況下保持環境艙內為0～50Pa范圍的微正壓
送 風 機：單吸入多葉片離心式防爆風機，變頻可調
安全呼叫系統：箱內設有呼叫系統，突發緊急事件時方便呼叫，可確保里面工作人員在緊急情況下的安全
可選配件：泵吸式防爆型氫氣/氧濃度報警系統、煙塵濃度報警、門禁系統、防爆匯壓保護裝置、可視化監控系統等
安全保護：壓縮機低壓/過載/高壓報警，氫氣/氧氣/煙塵濃度報警、風機過載、系統異常報警、緊急停止開關、缺水、短路、缺相、超溫等保護
電源電壓：AC380V±10% 50Hz
總 功 率：最大負荷容量約270KW、最大電流：480A；氫氣系統功率約138KW、最大電流：240A；空氣系統功率約165KW、最大電流：290A總空氣開關容量1500A
